Resguardos

Varandas BI

O sistema de Balaustrada permite a utilização de alumínio em varandas, corrimãos de escadas, zonas de passagem e zonas delimitadoras, garantindo sempre a segurança que se exige para cada situação.

É possível a aplicação de balaustradas em edifícios residenciais e comerciais de arquitectura moderna ou tradicional.

A diversidade de acessórios existentes permitem realizar um vasto conjunto de soluções, desde a simples utilização de alumínio até à utilização de alumínio e vidro ou outros materiais

A utilização de peças em alumínio extrudido possibilita o tratamento anódico, conferindo-lhe uma superior resistência aos agentes corrosivos

Balaustradas BI
Componentes modulares de fácil montagem. A opção pela realização das peças em alumínio extrudido possibilita o tratamento anódico, conferindo-lhe uma superior resistência aos agentes corrosivos. Existe uma grande combinação de tipologias de prumos horizontais e verticais, podendo ser combinados com placas translúcidas.





Fachadas

Elegance 52

Elegance 52 é um sistema de fachada desenvolvido pela Sapa Building System Group incluindo um conjunto completo de soluções construtivas habitualmente utilizadas no revestimento de edifícios.

Para o mercado português representa ainda uma valorização adicional ao integrar-se num conjunto restrito de produtos que se encontram em conformidade com a legislação europeia, beneficiando da marcação CE.

Resultados de Ensaios Permeabilidade ao Ar A4 Estanquidade à água R7 Resistência ao Vento 3000Pa Transmissão Térmica 2,6 Ut a 3,1 Ut 2,8 Um a 3,7 Um

Nota: Resultados de ensaios efectuados em vários países da Europa como: República Checa, Polónia; Roménia; Ucrânia; Alemanha; Bélgica e França.

Solução Tradicional

A aplicação do produto está orientada para edifícios onde a sua envolvente se pretende com total transparência e aproveitamento da luminosidade natural, assegurando simultaneamente o cumprimento da legislação em vigor no que se refere a aspectos técnicos e ambientais.

A fachada prevê sistemas integrados de drenagem e ventilação do caixilho, através de perfis, rasgos e acessórios específicos.



Solução Tramo Horizontal

Solução específica na montagem Montante/Montante que permite enchimentos entre 4 e 38mm. Integra várias possibilidades de tampas. A linha vertical é um vedante de vidro em EPDM com 43.7mm de largura que pode esconder subtis peças de segurança vertical de vidro, permitindo alturas entre travessas mais generosas. O sistema de drenagem é efectuada apenas pelas travessas, elemento dominante neste tipo de solução.

Solução VEB e VEC

Solução VEB - com quadros de vidro emoldurado com perfil específico. Enchimentos entre 20 a 30 mm. A vedação é efectuada através de perfis em EPDM.

Solução VEC - com vidro colado, enchimentos entre 24 a 28mm de espessura. Integra um perfil específico para empenas cegas que pode receber vidro simples entre 6 e 10mm. A colagem dos vidros é realizada por um processo homologado em instituições devidamente habilitadas.

Ambos as soluções poderão utilizar quadros projectantes de abertura à italiana com pesos máximos até 100Kg por folha. A montagem do sistema é exclusivamente no modo MM.





Alure Light

Solução de janela desenfumagem específica de cobertura, permite enchimentos entre 14 e 28mm de espessura. O caixilho integra dobradiças de câmara europeia.

É detentor de um sistema de drenagem específica com ligação ao sistema de drenagem da fachada/cobertura. A abertura da janela pode ir até 70º mediante dispositivos de abertura manual ou eléctrica.

Este sistema pode ser aplicado em qualquer cobertura num enchimento de 27mm de espessura.





























Elegance 72



O novo sistema Elegance 72 é um sistema de fachada unitizado que combina os benefícios do controlo de produção em fábrica com a rapidez da instalação em obra. As unidades modulares são fabricadas, incluindo as unidades de vedação, em condições de oficina, onde a qualidade pode ser rigorosamente controlada. Os entalhes de fixação são incorporados no perímetro, assegurando a facilidade de manuseamento durante o transporte e descarga na obra.

A colocação dos painéis modulares exige menos tempo que a construção de um sistema de fachada tradicional e, para as instalações em que não seja possível ou prático utilizar andaimes, podem ser utilizadas gruas para colocar os painéis em posição, de forma rápida, eficiente e, acima de tudo, segura.

Com a Elegance 72 pode incorporar janelas e portas da gama Sapa Building System, bem como dos sistemas Elegance 52 e energia fotovoltaica, através do nosso sistema BIPV, apresentando assim uma solução de fachada completa para qualquer tipo ou estilo de edifício.

O sistema existe em alumínio com vidro exterior colado ou agrafado. A escolha de tramo horizontal ou vertical também faz parte da oferta.



Portas

B90

O sistema de batente B90 é especialmente indicado para portas de entrada e montras de grandes dimensões.
Pode também ser integrado nos sistemas de fachada Arkial.
Permite portas vai-vém com mecanismo anti-entalamento, que assenta no recurso a perfis que incorporam elementos à base de borracha de elevada resistência, resguardam os utilizadores de possíveis entalamentos.



Enchimentos

3mm a 34mm

Janelas de Correr

Na gama de sistemas de correr pode encontrar sistemas com ou sem ruptura térmica, soluções económicas ou mais arrojadas, aplicações para pequenas, médias e grandes dimensões.

CLE

Sistema de correr, sem ruptura de ponte térmica, vocacionado para a renovação e reconstrução ou para a construção nova com custos controlados.

Assenta num conjunto de perfis reduzido, permitindo as tipologias mais comuns em sistemas de correr: portas e janelas de duas, três ou quatro folhas. Este sistema é constituído por um módulo principal e por um módulo duplo com estore interior.

Apresenta ainda assim versatilidade pois existem, como alternativas, três tipos de soleiras: económica, tubular – mais eficaz na drenagem de águas – e ainda opção para janela dupla onde se alcançam excelentes performances térmicas e acústicas.

Enchimentos Vidro simples 4mm a 6mm Vidro duplo 11mm a 18mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 4A Resistência ao Vento Classe B3 Eficiência Térmica Uw = 4,0 W/m2K* Comportamento Acústico RW = 30dB (-1,-1)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20623, nº20520-2 e n.º20686-1. Caixilho com 1600mm x 2000mm (LxH) *Ug = 3,0W/m2K

CX

O sistema CX foi desenvolvido com base nos critérios mais exigentes de solidez e design dentro do segmento dos sistemas sem ruptura de ponte térmica, atingindo-se inovação das formas.

O sistema contém um conjunto de perfis com linhas rectas para obras contemporâneas e linhas tradição para a construção e renovação do antigo, nomeadamente em zonas históricas.

É um sistema completo que permite realizar portas, janelas e vãos compostos com sistemas de batente, de duas, três, quatro e seis folhas e ainda janelas e portas monorail.

Enchimentos Perfis rectos 14mm a 22mm Perfis curvos 16mm a 20mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 7A Resistência ao Vento Classe B4 Eficiência Térmica Uw = 4,0 W/m2K* Comportamento Acústico RW = 30 dB (-1, -2)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20617, nº20520-1 e n.º20686-2. Caixilho com 1700mm x 2200mm (LxH) *Ug = 2,9 W/m2K

Slimslide

O sistema de correr SlimSlide by Souto de Moura desenvolvido em parceria com o arquitecto Souto de Moura, é um sistema vocacionado para projectos de arquitectura que contemplem vãos de grande amplitude, permitindo uma vista reduzida de alumínio.

O produto baseia-se em perfis de alumínio extrudido de vista frontal de alumínio muito leve, permitindo a fabricação de vãos até cerca de 5 m2 [3000mm (H) x 1500mm (L) aprox.].

As folhas móveis são preenchidas com enchimento de 32mm de vidro duplo temperado que é colado ao aro de alumínio recorrendo a silicone estrutural e proporcionam uma vista reduzida de 35 mm no encaixe central.

O sistema pode ser aplicado nas seguintes tipologias: 2 folhas (ambas móveis ou apenas uma), 3 folhas móveis, 4 folhas (com as folhas do exterior fixas e as do interior móveis), 6 folhas móveis e 1 folha fixa, solução monorail, trirail, quadrirail e solução de canto.

Enchimentos 32mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 5B Resistência ao Vento Classe B5 Eficiência Térmica Uw = 3,4 W/m2K* Comportamento Acústico RW = 30dB (-1,-1)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20620, nº20520-4 e 20686-4. Caixilho com 2600mm x 2400mm (LxH) *Ug = 2,7 W/m2K

Wideslide 150

Apresentamos o novo sistema de correr elevável com ruptura de ponte térmica, vocacionado para vãos de médias e grandes dimensões.

Para além do efeito visual, o sistema assegura grande luminosidade natural e oferece elevado desempenho térmico, acústico e mecânico. Características valorizadas nos projectos mais arrojados em termos de dimensões e tipologias construtivas.

A ferragem especial, ao elevar as folhas na operação de abertura, confere-lhe um deslizar suave e controlado. Quando fechado, permite obter uma selagem, resultando num excelente desempenho de resistência à permeabilidade ao ar e de estanquidade à água.

O sistema é composto por um conjunto de perfis e acessórios que permite executar vãos monorail, birail de duas, três, quatro e seis folhas, e vãos trirail de três e seis folhas. Contempla ainda uma solução híbrida entre uma janela ou porta de correr e uma folha de batente móvel ou fixa.

Enchimentos 24mm a 32mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 6A Resistência ao Vento Classe B5 Eficiência Térmica Uw = 3,2 W/m2K* Comportamento Acústico RW = 30dB (-1,-3)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20619 e nº 205020-5. Caixilho com 2600mm x 2400mm (LxH) *Ug = 2,7 W/m2K

Wideslide 250/400

Sistema de correr elevável, com ruptura de ponte térmica, vocacionado para vãos de grandes dimensões. Pela sua natureza garante grandes superfícies de luz, criando uma agradável comunicação com o jardim ou terraço.

O deslizamento de cada folha é de extrema suavidade e muito confortável, independentemente do peso e grandeza do vão.

É um sistema especializado de grande qualidade que permite realizar portas de duas, três, quatro e seis folhas. Permite a montagem de vidros duplos de 20 a 34mm de espessura. Porta de alta segurança, contendo três pontos de fecho.

Enchimentos 20mm a 34mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 4A Resistência ao Vento Classe B3 Eficiência Térmica Uw = 3,1 W/m2K Comportamento Acústico RW = 35 dB (-1, -3)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20617 e nº 205020-1.

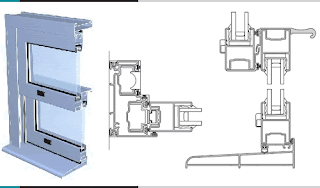

SI

É um sistema de guilhotina vocacionado para a construção de janelas destinadas à reabilitação ou projectos de arquitectura moderna com recurso a situações tradicionais.

Permite realizar tipologias de duas folhas que podem ser fixas, móveis e móveis basculantes. A aplicação de molas compensadoras permite ainda uma utilização confortável na função de guilhotina.

Como principais vantagens as folhas movimentam-se verticalmente com a possibilidade de poderem bascular, permitindo assim uma melhor e mais cómoda limpeza (desde o interior) e uma ventilação assegurada.

Enchimentos 4mm a 20mm		Resultados de Ensaios Permeabilidade ao ar A3 Estanquidade à água E2 Resistência ao Vento V3
		Nota: Resultados de ensaios efectuados no LNEC, para um caixilho com 1100 x 1600 (LxH).

Janelas de Batente

Sistemas com ou sem ruptura de ponte térmica. Envidraçados fixos, batente normais, oscilo-batentes, projectantes, basculantes, pivotantes ou oscilo-deslizantes. Todas as soluções são possíveis com os sistemas de batente Arkial.

BW



O sistema BW é a referência no mercado para sistemas sem ruptura de ponte térmica de câmara europeia.

Com 40 mm de envergadura e câmara de acordo com as normas europeias de uniformização, BW será o seu sistema de batente de eleição, pois apresenta soluções superiores para as mais diversificadas necessidades.

Concebido também o módulo tradição para garantir a recuperação do antigo ou para as novas construções tradicionais, este permite a substituição das tradicionais janelas e portas de madeira, mas mantendo toda a estética e melhorando substancialmente a estanquidade, funcionamento, manutenção e resistência aos factores meteorológicos adversos.

O sistema BW é a referência no mercado para sistemas frios de câmara europeia. Com 40 mm de envergadura e câmara de acordo com as normas europeias de uniformização, BW apresenta soluções superiores para as mais diversificadas necessidades, quer para a recuperação do antigo, quer para as novas construções.

Enchimentos Bites rectos 4mm a 22mm Bites curvos 4mm a 18mm		Resultados de Ensaios Permeabilidade ao ar Classe 3 Estanquidade à água Classe 5A Resistência ao vento Classe C5 Eficiência Térmica Uw = 4,1 W/m2K* Comportamento Acústico RW = 34 dB (-1, -4)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº23391 e nº23392. Caixilho com 2400mm x 1400mm (LxH) *Ug = 2,8W/m2 K

BX

Com uma concepção baseada na robustez e na sobriedade das formas, o sistema BX permite a execução de vãos em todas as tipologias de batente, sem ruptura ponte térmica.

Os acessórios disponíveis para este sistema permitem múltiplas soluções estéticas e de acabamento, permitindo a adaptação a diferentes estilos arquitectónicos.

Tem 45mm aro fixo e 52mm de aro móvel.

Enchimentos Bites rectos 5mm a 34mm Bites curvos 9mm a 29mm		Resultados de Ensaios Permeabilidade ao ar Classe 4 Estanquidade à água Classe 9A Resistência ao vento Classe C5 Eficiência Térmica Uw = 4,0 W/m2K* Comportamento Acústico RW = 34 dB (-1, -3)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº23385 e nº23386 Caixilho com 2400mm x 1400mm (LxH) *Ug = 2,8W/m2 K

BWI

O sistema BWi posiciona-se como uma alternativa económica, especialmente indicada para projectos de renovação e reabilitação (por motivos de preço ou falta de espaço entre o ressalto da cantaria e a caixa de estore) ou para mercados regionais onde a ruptura ponte térmica ainda tem dificuldade em ser trabalhada.

Trata-se de uma alternativa económica no segmento dos sistemas de alumínio com isolamento térmico e acústico.

Tem aro fixo com 40mm de profundidade e aro móvel com 47mm. Utiliza poliamida de 11mm.

Enchimentos Bites rectos 14mm a 28mm Bites curvos 14mm a 22mm		Resultados de Ensaios Permeabilidade ao ar Classe 4 Estanquidade à água Classe E1050 Resistência ao Vento Classe B5 Eficiência Térmica Uw = 3,4 W/m2K* Comportamento Acústico RW = 34 dB (-1, -3)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº23387 e nº23390. Caixilho com 2400mm x 1400mm (LxH) *Ug = 2,8W/m2 K

BXI

Sistema com ruptura de ponte térmica versátil pois, para além do módulo normal, com ou sem bite, para projectos de arquitectura de linhas modernas, dispõe também do módulo tradição para utilização em edifícios arquitectonicamente mais tradicionais.

É dotado de uma vedação central periférica em EPDM com cantos vulcanizados nas meias esquadrias que lhe confere excelentes características de estanquidade ao ar e à água e estabilidade aos raios UV.

É um sistema de batente cuja principal característica é o isolamento térmico e acústico dos perfis que o compõem graças à separação dos mesmos em dois semi-perfis unidos por barras de poliamida.

Tem aro fixo com 45mm de profundidade e aro móvel com 52mm. Utiliza poliamida de 14,8mm.

Enchimentos Bites rectos 15mm a 34mm Bites curvos 15mm a 30mm		Resultados de Ensaios Permeabilidade ao ar Classe 4 Estanquidade à água Classe 4A Resistência ao Vento Classe C5 Eficiência Térmica Uw = 3,1 W/m2K Comportamento Acústico RW = 37 dB (-1, -3)
		Nota: Resultados de ensaios obtidos em organismo notificado n.º 1239, relatório n.º 23383 e n.º 23384. Caixilho com 2400mm x 1400mm (LxH).

BZI

É um sistema com ruptura de ponte térmica de elevado desempenho no segmento dos sistemas de alumínio com isolamento térmico.

Trata-se de um produto vocacionado para o mercado da construção de qualidade e renovação, baseado sobretudo num estilo moderno onde predominam superfícies lisas e ângulos rectos, embora contemple também um módulo complementar com formas curvas e enquadradas na arquitectura tradicional portuguesa.

Tem aro fixo 60mm de profundidade e o aro móvel com 67mm. Utiliza barras de poliamida de 26mm.

É um sistema com ruptura de ponte térmica de elevado desempenho no segmento dos sistemas de alumínio com isolamento térmico.

Trata-se de um produto vocacionado para o mercado da construção de qualidade e renovação, baseado sobretudo num estilo moderno onde predominam superfícies lisas e ângulos rectos, embora contemple também um módulo complementar com formas curvas e enquadradas na arquitectura tradicional portuguesa.

Tem aro fixo 60mm de profundidade e o aro móvel com 67mm. Utiliza barras de poliamida de 26mm.

Enchimentos Bites rectos 18mm a 52mm Bites curvos 18mm a 45mm		Resultados de Ensaios Permeabilidade ao ar Classe 4 Estanquidade à água Classe E1050 Resistência ao Vento Classe C5 Eficiência Térmica Uw = 2,9 W/m2K* Comportamento Acústico RW = 38 dB (-1, -4)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº20626 e nº 20520-9. Caixilho com 2400mm x 1400mm (LxH). *Ug = 2,8W/m2K

BZI Oculto - Nova janela de batente com folha oculta

 É uma solução do sistema BZi com folha oculta, com ruptura de ponte térmica e de desempenho optimizado, vocacionado para o mercado moderno onde predominam superfícies lisas e ângulos rectos, com vista mínima de alumínio, tornando os edifícios mais abertos e transparentes. A folha móvel está oculta no aro fixo, maximizando as áreas envidraçadas através de moldura mínima de alumínio. Destina-se ao segmento da construção de qualidade tendo presente as normativas europeias.

O sistema BZi Oculto inclui uma ferragem inovadora com o mínimo de acessórios visíveis, sendo apenas perceptível a muleta de actuação, desaparecendo para o interior do sistema as dobradiças.

Tem aro fixo e móvel de 70 mm de largura. Utiliza barras de poliamida de 26mm.

Enchimentos Aro fixo 18mm a 28mm Aro móvel 18mm a 32mm		Resultados de Ensaios Permeabilidade ao ar Classe 4 Estanquidade à água Classe E900 Resistência ao Vento Classe C4 Eficiência Térmica Uw = 3,4 W/m2K* Comportamento Acústico RW = 36 dB (-1, -4)
		Nota: Resultados de ensaios obtidos em organismo notificado, nº1239, relatório nº25321 e nº 25323. Caixilho com 2400mm x 1400mm (LxH). *Ug = 2,7W/m2K
